Nástenné otočné žeriavy
Nástenné otočné žeriavy, ktoré šetria podlahovú plochu, s nosnosťou 50-2000 kg a dĺžkou výložníka až 8 m na obsluhu jednotlivých pracovísk.
Nástenný otočný žeriav (ZDS) 150 – 2 000 kg, 2 – 8 m
Od682,00 EUR
Kĺbový nástenný otočný žeriav (ZZD) 125–500 kg, 2–5 m
Od2.129,00 EUR
Ako vybrať
Na čo je určené
- Otočný žeriav priskrutkovaný k stene alebo stĺpu, ktorý šetrí podlahovú plochu.
- Pracoviská pozdĺž steny, obsluha strojov.
Čo skontrolovať pred výberom
- Pevnosť steny/stĺpa vzhľadom na ohybový moment
- Vyloženie a rozsah otáčania (zvyčajne 180°)
- Nosnosť vrátane kladkostroja
Nevhodné pre
- Voľne stojace pozície v hale — použite stĺpový otočný žeriav
Na čo sa vás opýtame pred odporučením modelu
Nástenný otočný žeriav Projektový výrobok — konečnú konfiguráciu pred objednaním potvrdí náš technický tím.
- Hmotnosť bremena vrátane kladkostroja, pojazdu a príslušenstva; najťažšie zdvíhané bremeno? Nosnosť žeriava musí zahŕňať kladkostroj + pojazd + bremeno. Nedimenzujte iba podľa WLL.
- Rozpätie, montážna výška, požadovaná výška háka, uhol otáčania (zvyčajne 180°)? Geometria pracovnej zóny.
- Stena alebo stĺp: materiál, geometria, vystuženie, existujúce inštalácie? Dokáže konštrukcia preniesť ohybový moment? Nosnosť steny/stĺpa sa nikdy nesmie iba predpokladať.
- Požadovaná výška háka a výška haly / prekážky (svietidlá, potrubia, dvere, sprinklery)? Výška háka = svetlá výška − žeriav − pojazd − stavebná výška kladkostroja − hák.
- Počet cyklov za hodinu, počet hodín za deň; ručné alebo motorické otáčanie/premiestňovanie? Ťažké alebo často premiestňované bremená sa ručne otáčajú ťažko; prevádzkový režim určuje triedu kladkostroja.
Typické chyby, ktorým sa treba vyhnúť
- Nosnosť steny/stĺpa sa nesmie predpokladať — vyžaduje sa statické posúdenie nosnej konštrukcie a reakčných síl.
Je vhodné mať pripravené: Fotografie a rozmery steny/stĺpa · Výkres haly · Hmotnosť/rozmery nákladu · Pracovná zóna
Kĺbový nástenný otočný žeriav Projektový výrobok — konečnú konfiguráciu pred objednaním potvrdí náš technický tím.
- Hmotnosť bremena vrátane kladkostroja, pojazdu a príslušenstva; najťažšie zdvíhané bremeno? Nosnosť žeriava musí zahŕňať kladkostroj + pojazd + bremeno. Nedimenzujte iba podľa WLL.
- Celkový dosah, dĺžky segmentov, pracovná zóna, montážna výška, dráha okolo prekážok?
- Konštrukčné údaje o stene/stĺpe? Ohybový moment pôsobiaci na stenu.
- Požadovaná výška háka a výška haly/prekážky (svietidlá, potrubia, dvere, sprinklery)? Výška háka = voľná výška − žeriav − pojazd − stavebná výška kladkostroja − hák.
- Počet cyklov za hodinu, počet hodín za deň; ručné alebo motorické otáčanie/premiestňovanie? Ťažké alebo často premiestňované bremená sa ručne otáčajú ťažko; prevádzkový režim určuje triedu kladkostroja.
Typické chyby, ktorým sa treba vyhnúť
- Okrem statiky steny skontrolujte kolízie kĺbov a zóny, v ktorých môže náklad naraziť do stroja alebo steny.
Je vhodné mať pripravené: Pôdorys a bočný pohľad · Fotografie nosnej konštrukcie · Výšky prekážok · Hmotnosť/ťažisko
Nástenný otočný držiak bubna/hadice/kábla Štandardný výber — vyššie uvedené parametre postačujú na výber správneho modelu.
- Hmotnosť navijaka/zariadenia; požadovaný dosah; stĺpové alebo nástenné vyhotovenie; montážna výška; pracovná zóna? Dimenzované pre navijak/hadicu, nie pre zdvíhané bremeno.
Typické chyby, ktorým sa treba vyhnúť
- Nepovažujte ho za žeriav na zdvíhanie bremien; skontrolujte deklarovaný účel a prípustné sily.
Je vhodné mať pripravené: Hmotnosť/rozmery bubna · Fotografia miesta · Požadovaný dosah · Vedenie
Ako vybrať nástenný otočný žeriav

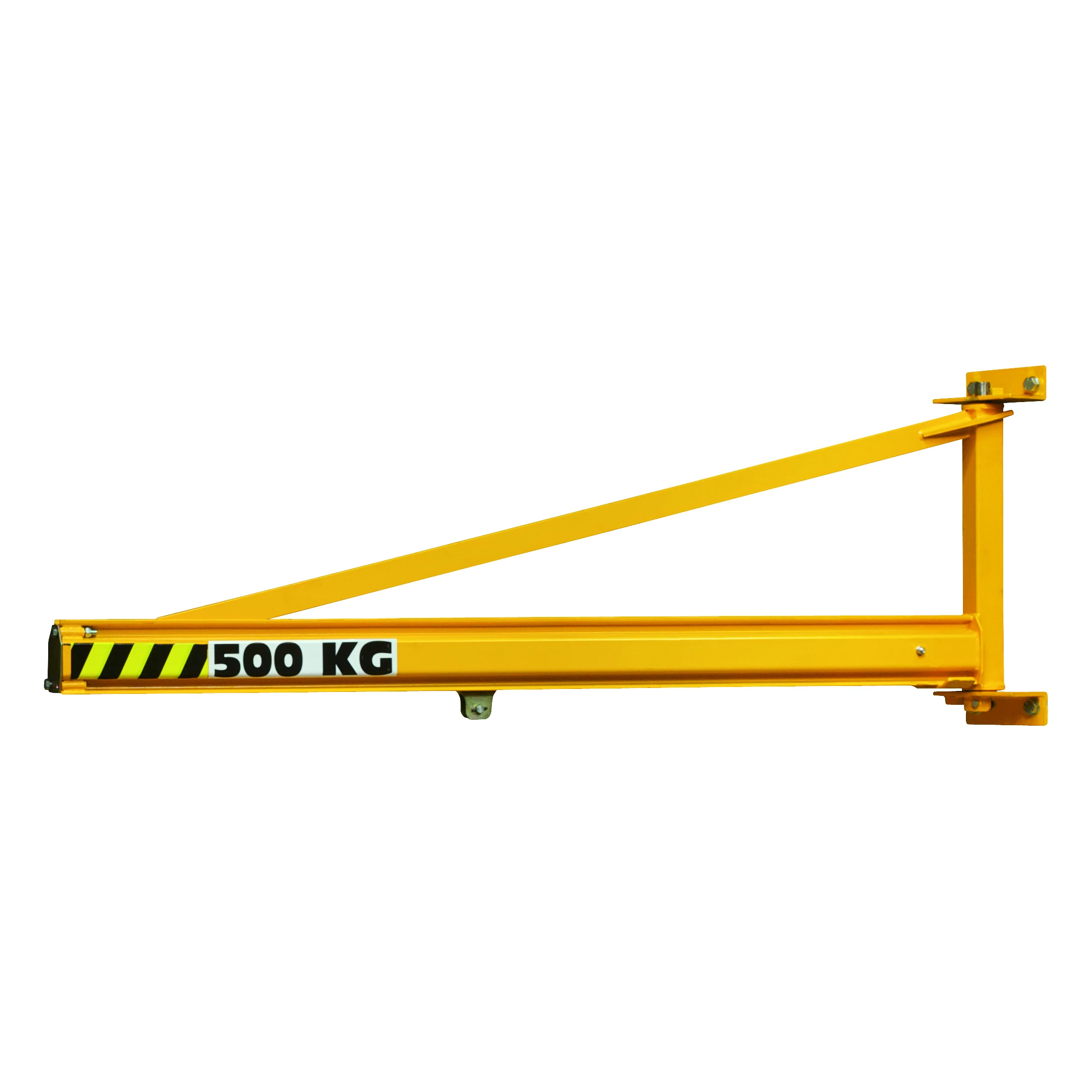

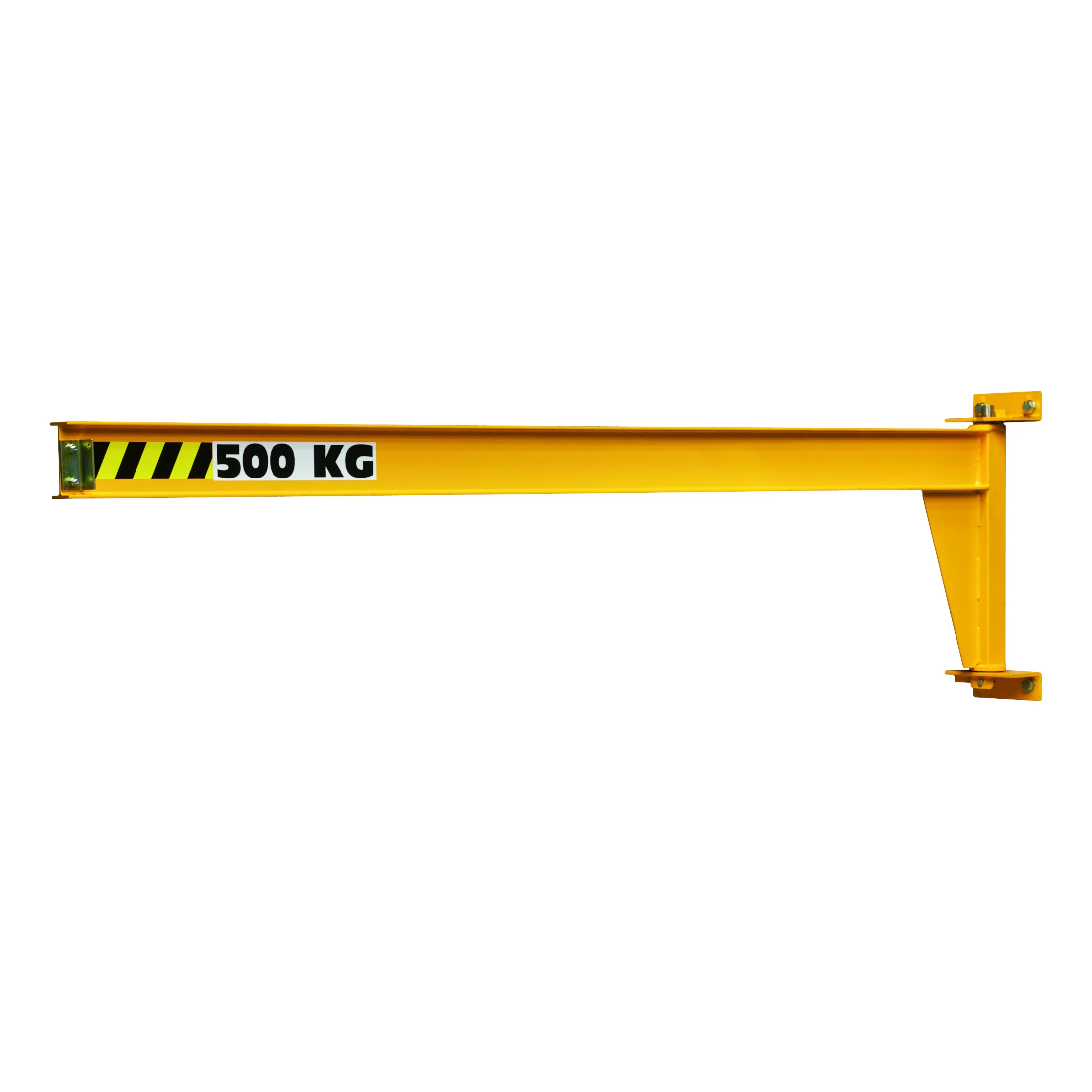

Nástenný otočný žeriav obsluhuje pracovisko bez toho, aby zaberal podlahovú plochu: konzola sa skrutkami upevňuje k nosnej stene alebo stĺpu budovy a výložník sa nad pracovnou plochou otáča v rozsahu približne 180°. Výber závisí od nosnosti, dĺžky výložníka a zaťaženia, ktoré dokáže preniesť konštrukcia steny. Štandardný sortiment zahŕňa nosnosti od 50 do 2000 kg a dĺžky výložníka 2–8 m: ZDS ako štandardný model, ZDSK dodávaný s pojazdom a nízkoprofilový NZD, ktorý dosahuje nosnosť až 4000 kg a je vhodný do hál s obmedzenou svetlou výškou.

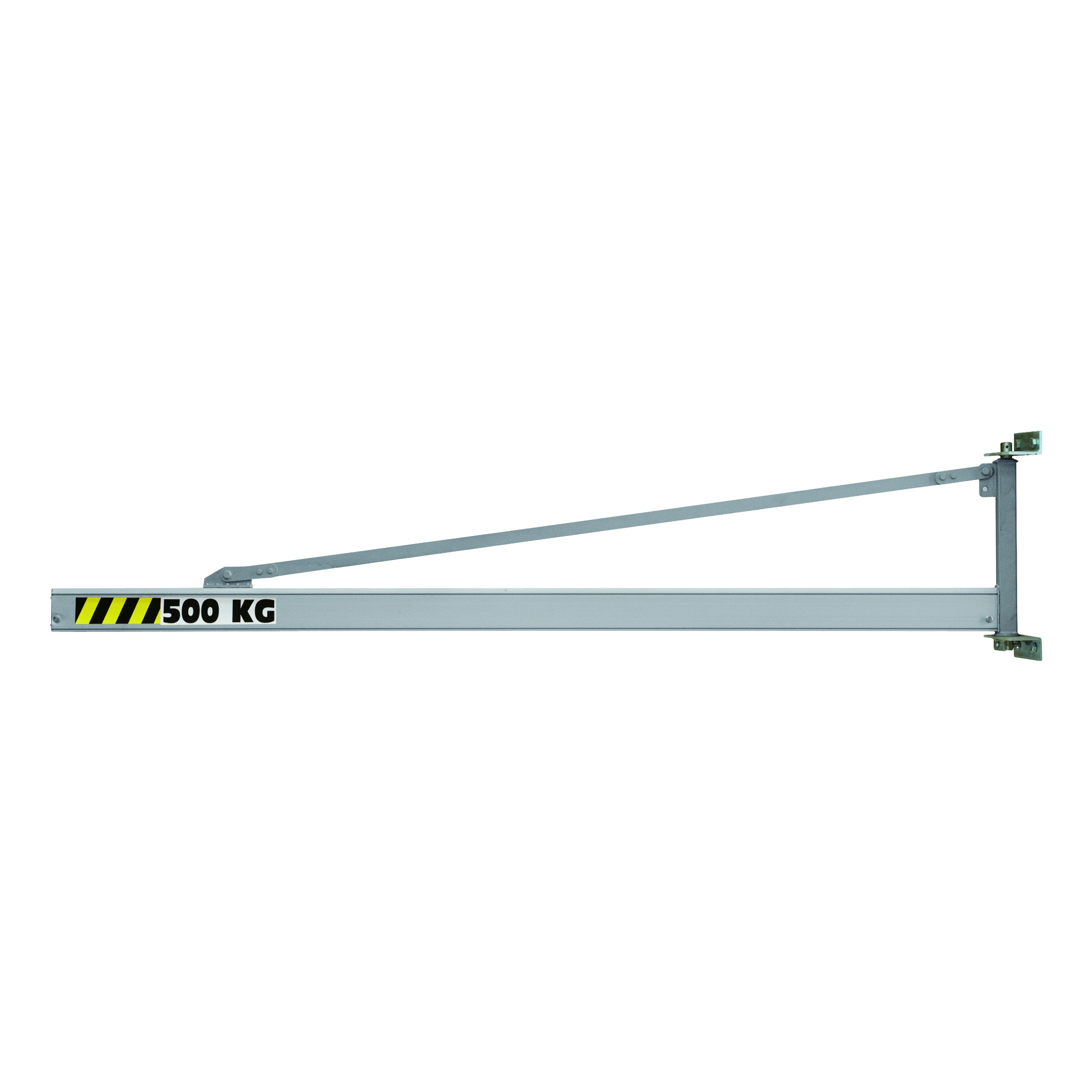

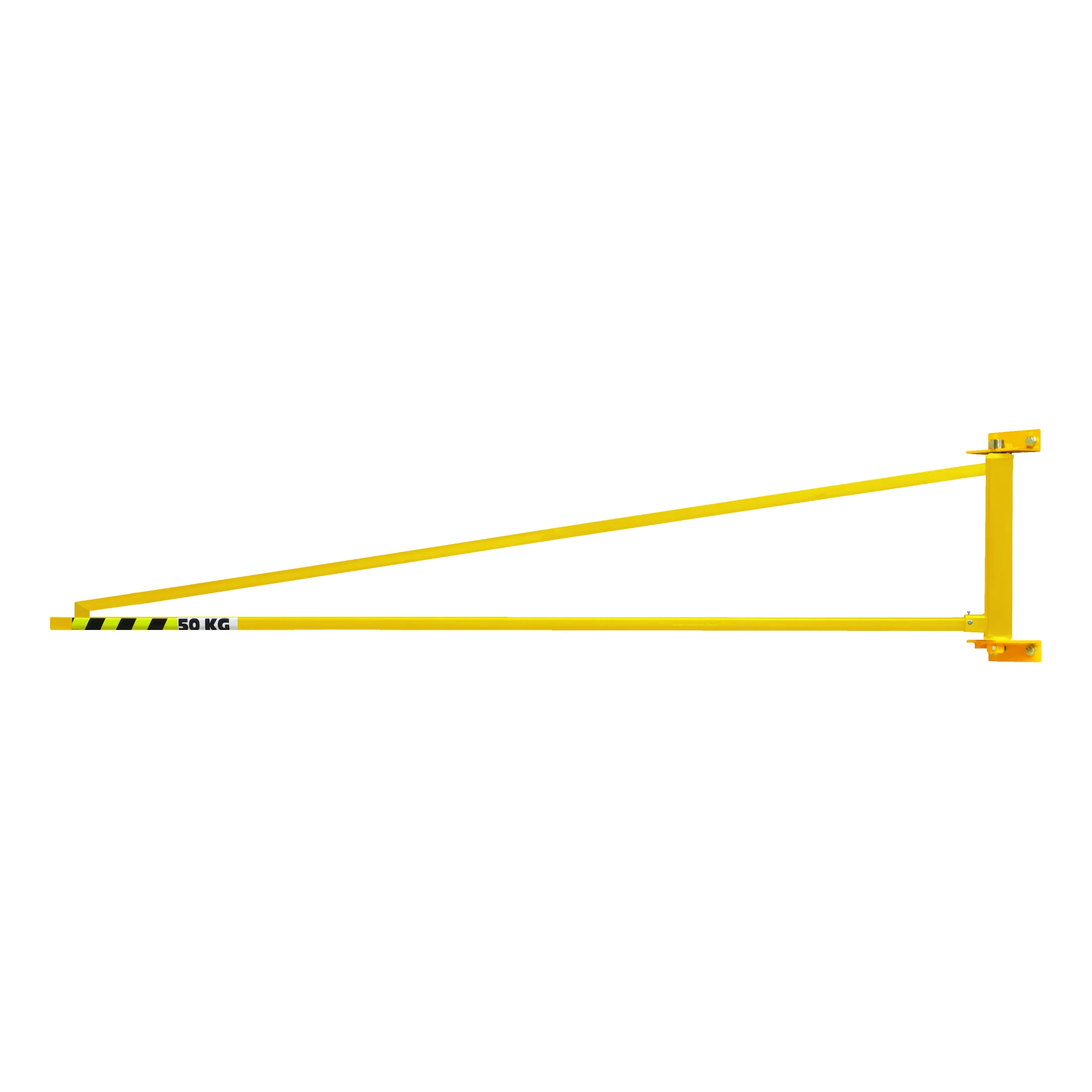

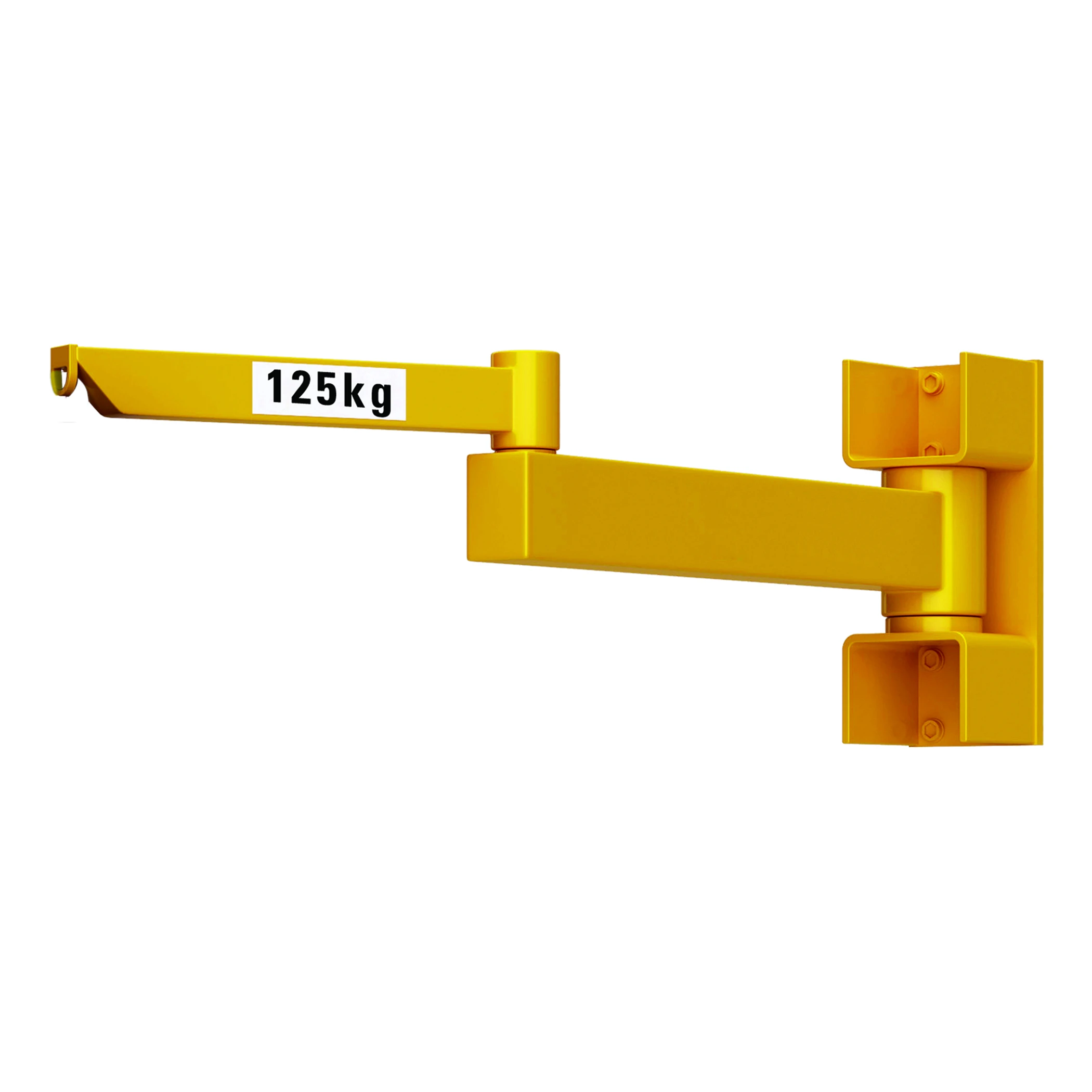

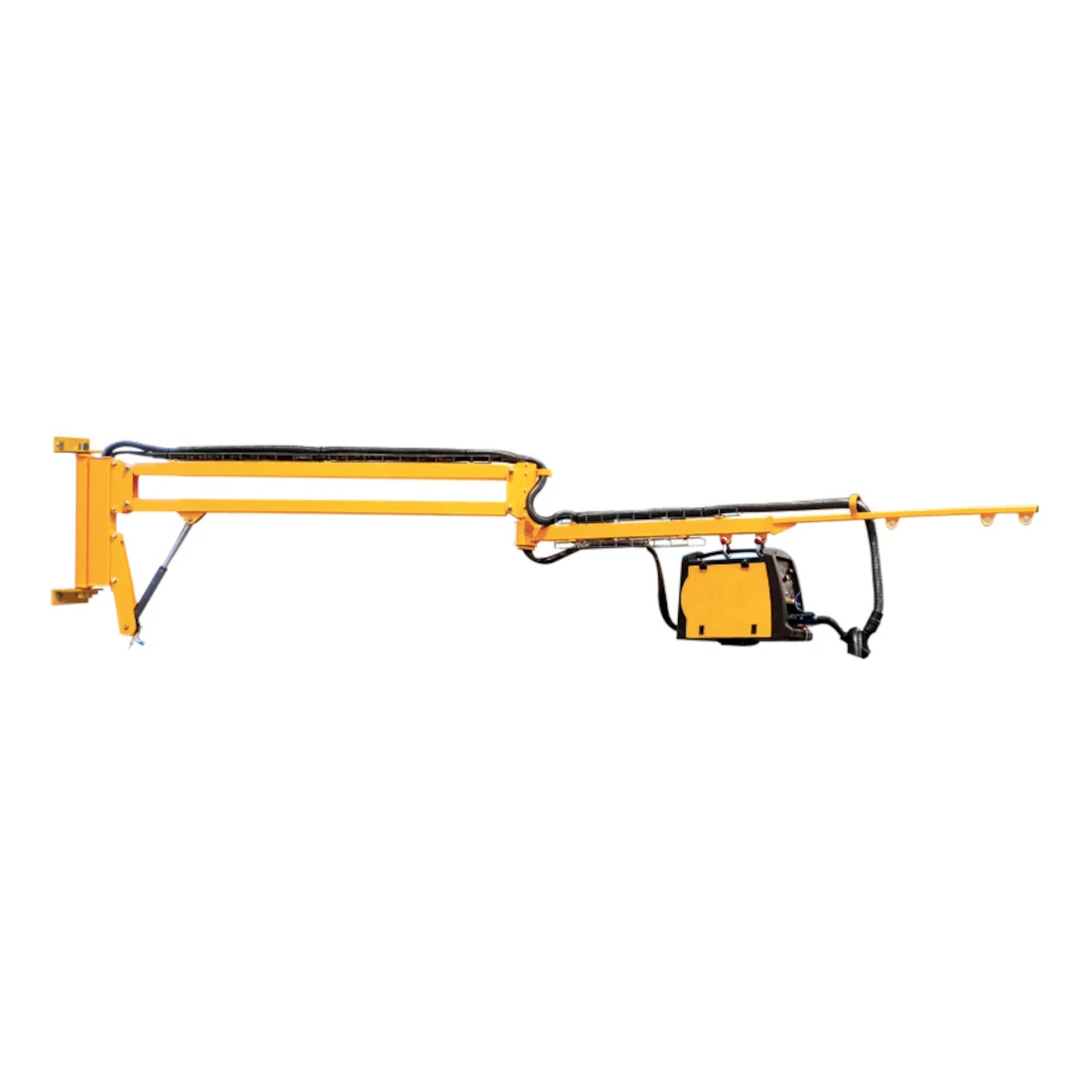

Hliníkový AZDS má ľahký výložník umožňujúci jednoduché ručné otáčanie pri nosnosti až 2000 kg. Na manipuláciu okolo prekážok sú určené kĺbové modely — ZZD a samonosný SZZD — ktoré umožňujú dopraviť hák za stroje a cez otvory. Pre ľahké pracoviská je určený LZDS (50–100 kg) a na manipuláciu s káblami alebo hadicami slúžia verzie ZDAP s držiakom cievky.
Tak ako každý výložníkový žeriav, aj nástenný žeriav sa dopĺňa kladkostrojom — zvyčajne elektrickým reťazovým kladkostrojom na ručnom tlačnom alebo motorovom pojazde, prípadne ručným reťazovým kladkostrojom na príležitostné zdvíhanie. Ak na pracovisku nie je k dispozícii vhodná stena alebo stĺp, alternatívou je stĺpový otočný žeriav kotvený do podlahy. Kontaktujte nás a uveďte údaje o bremene a vyložení spolu s fotografiou alebo nákresom montážneho bodu. Overíme zaťaženie steny a navrhneme kompletné pracovisko.
Často kladené otázky
Akú nosnosť a vyloženie ponúkajú nástenné otočné žeriavy?
Štandardný sortiment pokrýva nosnosti od 50 do 2000 kg s dĺžkami výložníka od 2 do 8 m; nízkoprofilový rad NZD rozširuje nosnosť až na 4000 kg. Nosnosť vyberajte podľa najťažšieho bremena, s ktorým manipulujete, a dĺžku výložníka podľa najvzdialenejšieho bodu pozdĺž steny, do ktorého musí hák dosiahnuť.
Aké zaťaženie musí zniesť montážna stena alebo stĺp?
Konzola prenáša do konštrukcie značné sily (vytrhávaciu silu v hornom upevňovacom bode a tlakovú silu v dolnom bode), ktoré sa zvyšujú s nosnosťou a dĺžkou výložníka. Hodnoty pre jednotlivé modely a konfigurácie sú uvedené v príslušnej dokumentácii a pred montážou je potrebné statické posúdenie steny alebo stĺpa. Zašlite nám fotografiu alebo výkres montážneho miesta a spoločne overíme jeho vhodnosť.
Nástenný alebo stĺpový otočný žeriav — ktorý si vybrať?
Ak je na pracovisku k dispozícii nosná stena alebo stavebný stĺp, nástenný otočný žeriav je zvyčajne cenovo výhodnejšou možnosťou a ponecháva podlahu úplne voľnú. Ak nie je k dispozícii vhodná nosná konštrukcia alebo sa žeriav musí otáčať vo väčšom rozsahu než ~180°, vyberte si stĺpový otočný žeriav kotvený do podlahy.
Ktorý kladkostroj mám namontovať na nástenný otočný žeriav?
Typicky sa používa elektrický reťazový kladkostroj zodpovedajúci menovitej nosnosti žeriava, umiestnený na ručnom tlačnom alebo motorovom pojazde. Na pracoviskách s príležitostným používaním možno použiť ručný reťazový kladkostroj. Žeriav, kladkostroj a pojazd možno nakonfigurovať a dodať spoločne ako jedno pracovisko pripravené na montáž.
Ako rýchlo možno dodať nástenný otočný žeriav?
Nástenné otočné žeriavy sa vyrábajú na zákazku vo vami zvolenej konfigurácii (nosnosť, dĺžka výložníka, kladkostroj a pojazd). Vyžiadajte si cenovú ponuku na stránke produktu a potvrdíme vám aktuálnu výrobnú lehotu, náklady na dopravu a možnosti montáže vo vašej lokalite.
